Jak tam umístit ten „napájenící bod“ +5V ? Našel sem jen GND značku.
Jak „správně“ – pro účely simulace – přiřadit schematické značce parametry součástky? Např. u ZD1 a ZD2 mi to umožnilo, ale u Q1 to ani nebylo kam napsat.
PS: odkud berete podklady (footprinty, objekty) pro komponenty, co nejsou ve výchozí knihovně?
Na snapeda.com jsem např. našel značku pro TSOP17XX, ale chyběl v tom packcage footprint:

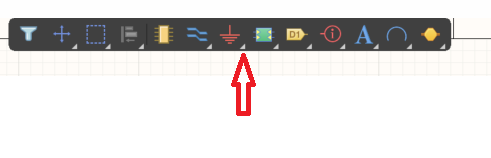

Napájací bod +5V nájdeš keď klikneš na ten mizerný trojuholníček pod značkou GND na tej lište. Lepšie povedané sú tam grafické symboly, ktoré sa na toto používajú, ich hodnotu môžeš prepísať napríklad z+5V na +5248V a vznikne tak prepoj na ostatné +5248V. Tak isto môžeš spájať bez priameho prepoja vodičom cez net name, konektory a pod. Správnosť prepojenia na schéme overíš vysvietením signálu/napájania Ctrl alebo Alt + klik na signál.
Hodnoty na sch sú value, ale do simulácie musia mať myslím nejaký východzí tvar, to dobre neviem, altium dobre nesimuluje. Správa knižníc, na starom altiu som si rozbehal databázu, mal som zvlášť footprinty a značky, v databáze som ich spojil. Teraz používame Vault, tak keď niečo potrebujem napíšem správcovi
Závisí to mimochodom aj na verzii.
To, jak jsem zapsal hodnoty - u C8 a C9, a ju R8např. - je správně, nebo ne? Pro účely simulace... Napsal sem to vlatně "do komentáře"... pochopí to program jako určení hodnot?
OK, a dá se v Altium vyhledávat podle pouzdra?
A když tam dám součástku, co má stejný pouzdro... abych mohl udělat plošák...
Stejně tam pak buduOK, a dá se v Altium vyhledávat podle pouzdra?
A když tam dám součástku, co má stejný pouzdro... abych mohl udělat plošák...
Nedáva mi ten text zmysel, či sa pýtaš alebo konštatuješ.
Skúsim k tomu čo rozumiem:
Pre projekt sú dôležité:
-pozícia - designator (R1, R2...), podľa toho sa súčiastka identifikuje na schéme alebo doske, musí byť jedinečná, inak to kompilátor vyhadzuje ako error.
-hodnota - comment (1K, 10K...) dôležité pre osadenie príp.simuláciu.
Je tam aj mnoho ďalších parametrov (description,type,design item,source - klikni si na ňu na schéme - okno properties).
Ďalšie informácie sú v parameters, tam by mal byť definovaný aj elektrický model. Záleží ako je to v databáze knižnice nadefinované, nemusí tam byť prakticky okrem značky a púzdra nič, sám to tak často mám v starom AD, potrebuješ rychlo vytvoriť napr.kond tak sa neseriem z jeho ESR,indukčnosťou, tangensom, stačí footprint, značka sa zdieľa a ide sa.
Každá súčiastka má obvykle v knižnici značku, ktorej je priradený počet elektrických pinov, k tomu je priradené púzdro. Pri vkladaní súčiastky obvykle do schémy sa už vyberá konkrétna súčiastka s hotovou značkou, púzdrom, hodnotou ale bez zaranej pozície (napr R?) pri anotácii sa potom R? zmení za napr. R1.
Vyhľadávanie v knižnici podľa púzdra, no ak sú vhodne vypísané kľúčové vlastnosti tak áno. pole search v hlavnom koreni *DIL alebo *SO8 by mali hodiť nejaký výsledok.
Správne by si mal mať jednu súčiastku, ktorú uvidíš v schéme, na simulácii a na doske. Ale bacha ako máš ušité altium a hlavne správu knižníc, tie väzby je možné dokrížiť.
Razítko - https://www.altium.com/documentation/altium-designer/workspace-schematic-templates
Napájania sú v zásade ok, klikni si alt+klik či sa Ti všetky vysvietia aj s príslušnými pinmi. Konektory si musíš vytvoriť alebo niekde stiahnúť knižnicu s nimi. V núdzi najvyššej keď neni čas použijem univerzálne pady a na doske ich rozmiestnim na rozteč konektoru. V tom fialovom má asi autor nejaké svorky, ktoré z pohľadu pripojeného spotrebiča slúžia ako spínač.
Bolo zvykom že v prvých ročníkoch sa vyučovalo technické kreslenie. Tam sa doporučovalo rozdeliť si výkres na pomyselné horizontálne časti v ktorých sa držia napájacie body v rovinách. Zeme na spodnej časti roviny, napájania na vrchnej. Zeme by mali mať napojenie z vrchu, napájania zo spodu. Existujú k tomu aj technické štandardy, nečakane platené.
A ty si myslíš, že odsimuluješ nejáký konvert IrDA na USB?
To chcem vidieť ako simulátoru popíšeš funkciu toho prevodníka.
Nechceš si na začiatok simulovať nejaký RC článok?
Prepísať comment Ti nepomôže, potrebuješ použiť vhodnú súčiastku.
No a stými failami - máš tam popis v stĺpci message - nejaký šváb nemá v knižnicu footprint čiže chyba komponenty, potom tam sú chyby net na pin, vysvieť si tie signáli nech vidíš čo to vlastne je. R2 a R3 je nejaký divný, nahraď ho iným.
Keď potrebuješ 10k odpor, tak vyberieš z knižnice 10k odpor. Ten má potom tú hodnotu v comment aj v descriptione. Je nesprávne vybrať napr 100R a prepísať mu comment. Pri jednoduchých projektoch je to asi fuk ale robí to neplechu v rozpiskách a celkovo v dokumentácii.
Keď potrebuješ 10k odpor, tak vyberieš z knižnice 10k odpor. Ten má potom tú hodnotu v comment aj v descriptione. Je nesprávne vybrať napr 100R a prepísať mu comment. Pri jednoduchých projektoch je to asi fuk ale robí to neplechu v rozpiskách a celkovo v dokumentácii.
Ale Altium mi nabízí jen výber mezi US a EU značkou... a hodnota je vždy napevno 1k. B
Ještě dvě věci:
Jak převolím pouzdro součástky - jde hlavně o vývody pro DPS. Abych rozhodl, zda mám SMD anebo THD.
A jak tam - pro účely simulace - nacpat "dimenzaci na výkon" u výkonových rezistorů?
No, vytvoril by som si najskôr normálne knižnice. To čo máš je nejaký základný univerzál. Nemáš voľbu pri vkladaní súčiastky z knižnice jej hodnotu a púzdro?
To B neni to náhodou Part B súčiastky, napríklad dvojitého potenciometru?
Tady je můj výkres:
https://ibb.co/6WYK51S
Je to v pořádku? Než začnu s propojema? Byl tam i následující problém - ne všechny součástky jsou ve výchozí knihovně Altium.
Takže, něco sem musel "zastoupit" jinejma. Je to legitimní postup? A znáte nějaké jiné dobré webovky na čerpání podkladů?
PS: ještě tu kdysi padlo, že bych neměl přepisovat hodnoty. Ale ono to v Altiu - resp. v těch knihovnách, co používám - ani jinak nejde.
Mám např. na výběr ze tří rezistorů... ale jde jen o "design schematické značky", všechny tři možnosti mají pevně hodnotu 1k...
