Založen: Jun 05, 2005 Příspěvky: 12449 Bydliště: Ostrava
Zaslal: po listopad 20 2023, 17:24 Předmět: 1-řadé konektory pro ploché kábly 1,27mm
Marně hledám nějakého dodavatele jednořadých konektorů. Rozteč pinů je 2,54mm, krimpuje se do toho standartní "plocháč" s roztečí AWG28 1,27mm, jako je třeba https://konektor-kabel.cz/plochy-kabel-awg-28-25g-rm-127mm-sedy. Jako protikus v plošáku je většinou "hřebínková" lišta, ale viděl jsem i samce stejného stylu.
Mám třeba 24 pinovky. Kabel se do toho dává 47 vodičů, do kontaktů jde každý lichý, sudé jsou volné. Foto bude následovat.. _________________ Curvetraceristé všech zemí spojte se!
Založen: Jun 05, 2005 Příspěvky: 12449 Bydliště: Ostrava
Zaslal: po listopad 20 2023, 18:41 Předmět:
Konektor má rozteč pinů 2,54mm, kabel je "standart" 1,27mm.
Ty klíče jsou zbytečné, 90% jich má jako protikus "hřebínkovou" lištu, zapájenou v PCB. _________________ Curvetraceristé všech zemí spojte se!
Založen: Jun 05, 2005 Příspěvky: 12449 Bydliště: Ostrava
Zaslal: po listopad 20 2023, 18:50 Předmět:
Vypadá to, že Samtecy jsou moc nízké... část těch kabelů je montovaná tak, že je blízko kryt s úzkým výřezem. Ještě to budu muset přesně vyměřit. _________________ Curvetraceristé všech zemí spojte se!
Založen: Jun 05, 2005 Příspěvky: 12449 Bydliště: Ostrava
Zaslal: po listopad 20 2023, 21:28 Předmět:
Dohledali jsme, že konektory měly mít označení v BOM firmy Hellermann :
- IFCN16 (16 pin, výška 11mm)

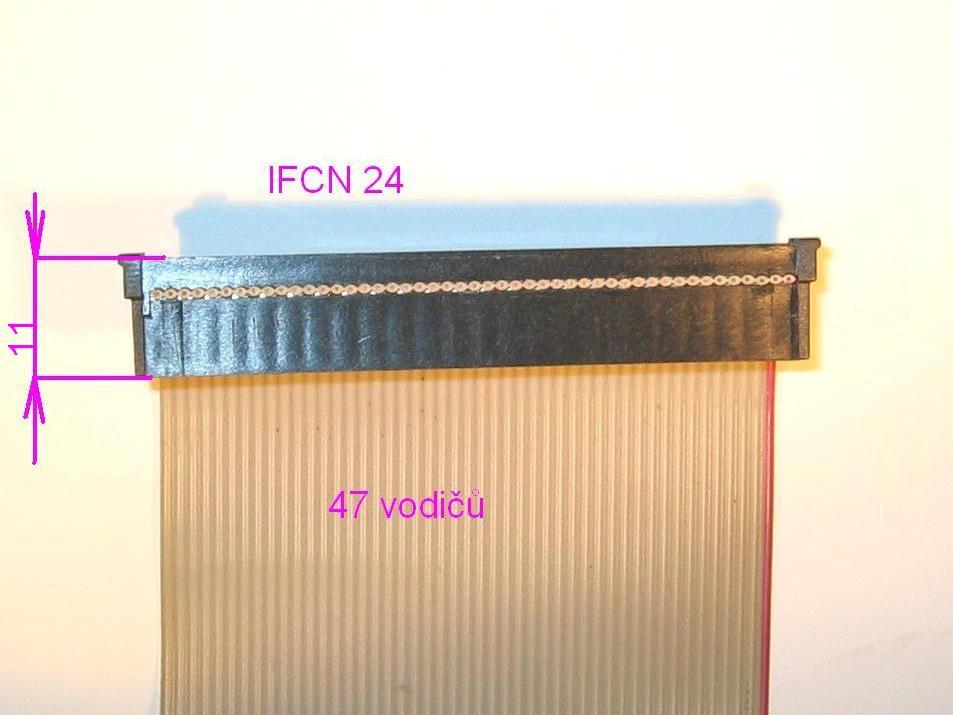

- IFCN24 (na fotce, 24 pin)
- IFCNH16 (16 pin s výškou 16mm)
Kabelový propoj 24 pin vysoký/nízký konektor měl označení CFC24-HLDE. Tahle info je z roku 2006, v roce 2012 existovala možná náhrada RV3762-24-130. Pod tím jsem nic nenašel, ale RV3762-24-110 je placatý kabel pro Soundcraft FX série.

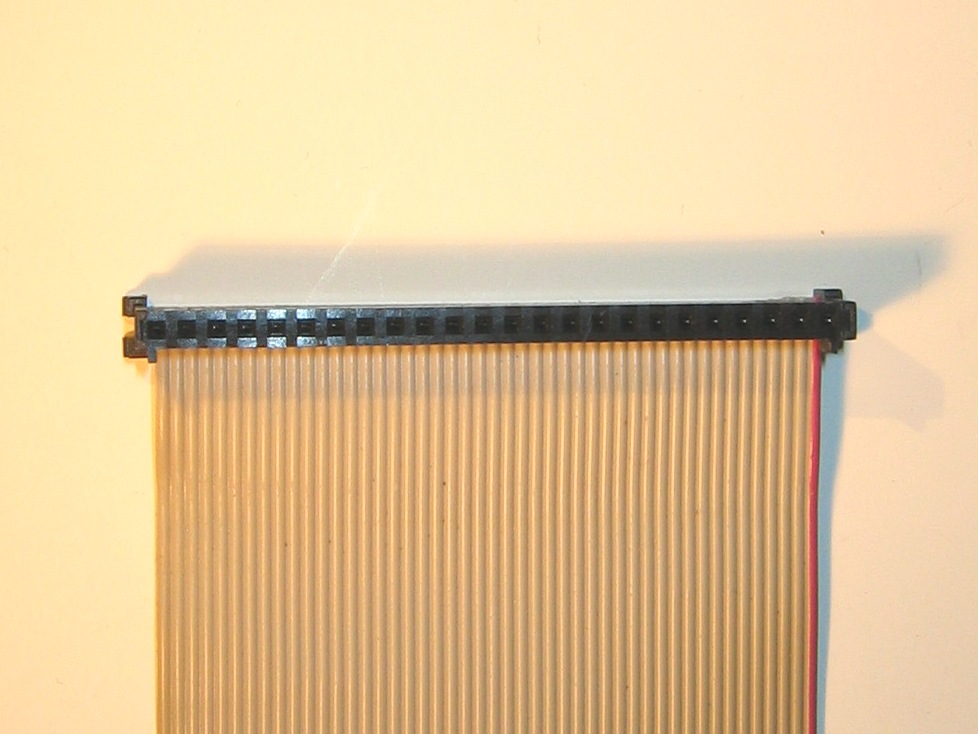

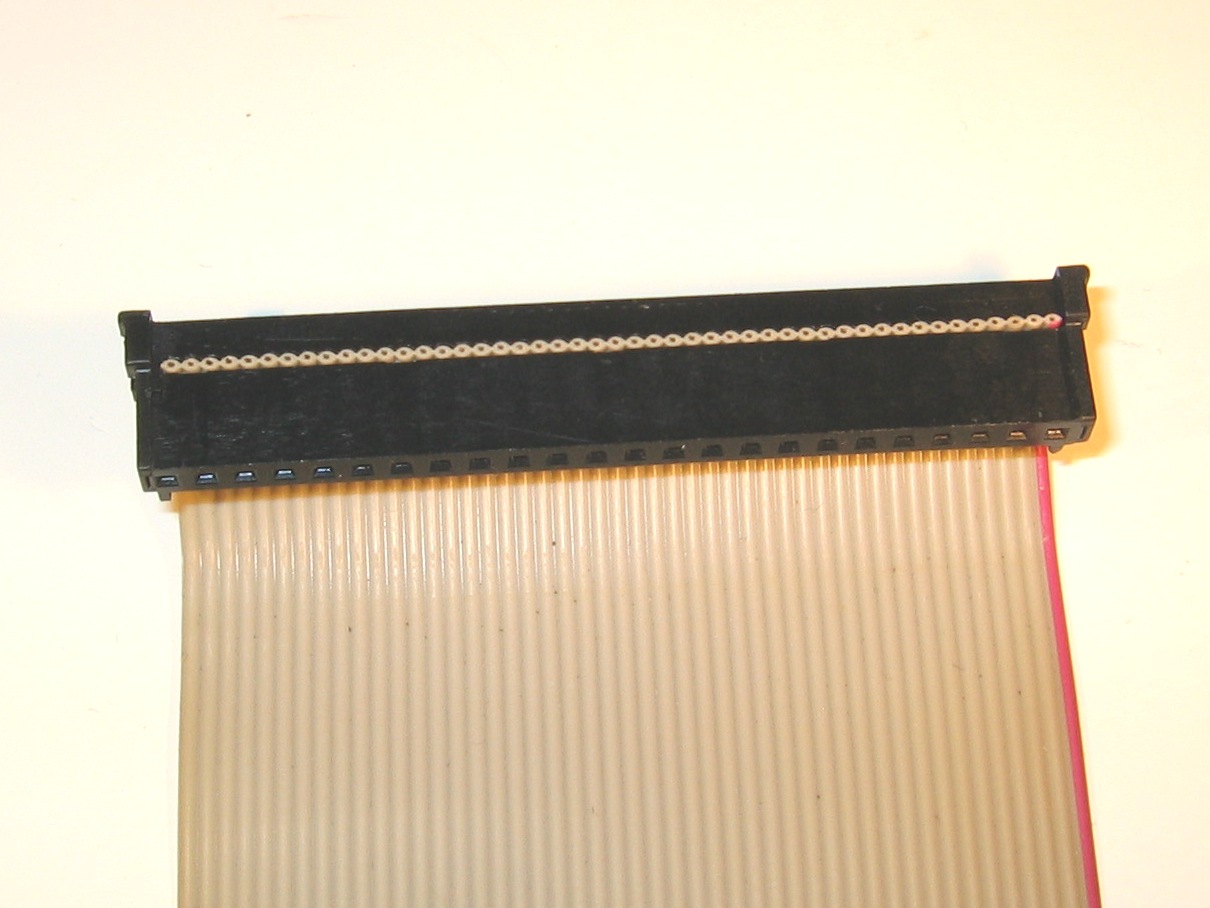

Takže pár fotek.
Komentář:
Velikost:
144.73 kB
Zobrazeno:
48 krát
Komentář:
Velikost:
70.64 kB
Zobrazeno:
75 krát
Komentář:
Kabel ohnut pro lepší focení
Velikost:
172.58 kB
Zobrazeno:
43 krát
Komentář:
Velikost:
163.67 kB
Zobrazeno:
77 krát
_________________ Curvetraceristé všech zemí spojte se!
Založen: Jun 05, 2005 Příspěvky: 12449 Bydliště: Ostrava
Zaslal: po listopad 20 2023, 21:37 Předmět:
Ještě zrekapituluji, co potřebuji:
- 16 pinové konektory takového typu, nebo adekvátní náhrada
- 24 pinové konektory takového typu
- 24 pinové konektory s výškou asi nad 14mm _________________ Curvetraceristé všech zemí spojte se!
