Zaslal: út červenec 30 2024, 23:48 Předmět: Kolekce IO (dovolenkový úklid), hlavně EAROM/rané EEPROM
Oddechové téma na prázdniny...
• ER-1450 (vyhledávače mlčí)
• MN1220, dvounapěťová kuriozita
• M58655, dvounapěťová kuriozita (TV Sharp, některá VCR Panasonic)
• MDA2062, nikoliv Tesla (hardwarová i programátorská hrůza, zlaté pozdější 24Cxx!)
• MCM2802, dvounapěťová kuriozita (blíže MDA2062, nevyžaduje -Upp)
• SN74141, dekodér pro živení digitronů, non Tesla!
• TMS3701 (vyhledávače mlčí)
• UAA2001 (lidé/stránky prodejců na internetu okolo tohoto IO dost kecají)
Starší paměti Gereral Instruments mě dost zajímají, anžto bývají v měřácích (řešení často poptává fredis), ostatní jsou zajímavé ze servisních důvodů. O obvodu TMS3701 jsem nenašel ani čárku. A ohledně UAA2001 čtu jen "dezinformace".
TMS 3701 je pravdepodobne 8-bitový mikroprocesor, asi zákazkový .... TMS-ka som vídaval v riadiacich jednotkách staršej výroby bielej techniky ... ale inde je ponúkaný ako D/A prevodník, tak neviem ....
Založen: Aug 04, 2009 Příspěvky: 1426 Bydliště: okres Písek
Zaslal: st červenec 31 2024, 18:18 Předmět:
Tady je vidět, jak se mohou šířit věci nepřesné dál a dál. Jeden uvádíte D/A převodník, druhý A/D prevodník, resp. MCU. Dokumentaci jsem zatím nesehnal (o nic nejde, je to starý IO). O obvodu UAA2001 uvedený odkaz tvrdí, že jde o "PLL-SYNTHESIZER (TUNING)", což je nesmysl (vyplývá to např. z rozboru schématu k receiveru SRX200). Jinde např. tvrdí, že je to "STEREO DECODER MOTOROLA". Papíry nejsou k mání a výtahy z katalogu jsou dost neurčité... I tohle má čas (ale rád bych měl jasno).
citace:
TV Tuning and Control Circuits
UAA2001: Synthesizer Amplifier and Driver in Bipolar 1²L Technology
- Direct tuner driver from 4 band drivers
- 60 mA band driver capability
- Direct control of the tuners varicap diode
(MOTOROLA Semiconductors THE EUROPEAN MASTER SELECTION 1982)
Ad šíření zkreslených informací - tuhle jsem při hledání obsahu fóra narazil na téma "Jaky kondik pouzit". Už dloho jsem se tak nenasmál (nekroutil nevěřícně hlavou). Krom dlouhatánské polemiky ála šípková vs. se zelím, jsem se zaměřil na fakt, že se ve schématu stabilizátoru kritizuje přítomnost C paralelně se zenerkou. Většina internetových stránek (včetně všelijakých "bakalářek") má schéma s C. Čímž nechci říct, že opakovaná lež se stává pravdou (hlasuji pro zenerku bez kondíku).
UAA2001: Synthesizer Amplifier and Driver in Bipolar I²L Technology
- Direct tuner driver from 4 band drivers
- 60 mA band driver capability
- Direct control of the tuner's varicap diode
Založen: Aug 04, 2009 Příspěvky: 1426 Bydliště: okres Písek
Zaslal: st červenec 31 2024, 20:16 Předmět:
Správně, není nad všímavost. Ale je to opět příklad informačního šumu (tentokrát v oficiálních papírech), anžto já mám asi 3ks Amstradu SRX200 a na oné pozici je uvnitř skutečně UAA2001. Přísahám.
Z toho schématu od rnbw je to jasnější - na ladění se významnou měrou podílí hlavní MCU (ve schématu je výraz "MCU/PLL IC101 AMS4024S"), čili přeznačený 68HC05 v DIL28. Tunerový "preskalér" vede na vývod 11 v obou případech (schématech) a fíkomp z MCU zase vede do UAA2001. Takže se UAA2001 na samostatnou činnost (jako např. SDA3202) nezmůže, tím pádem jakýpak "PLL-SYNTHESIZER (TUNING)".
Ten receiver je zajímavý jen jako zdroj součástek (trafo pro sinclaira, OZ, MC14499P, EEPROM, displej, pasívy, konektory, servisní konektor-DSUB15...).
Založen: Aug 04, 2009 Příspěvky: 1426 Bydliště: okres Písek
Zaslal: ne srpen 11 2024, 22:17 Předmět:

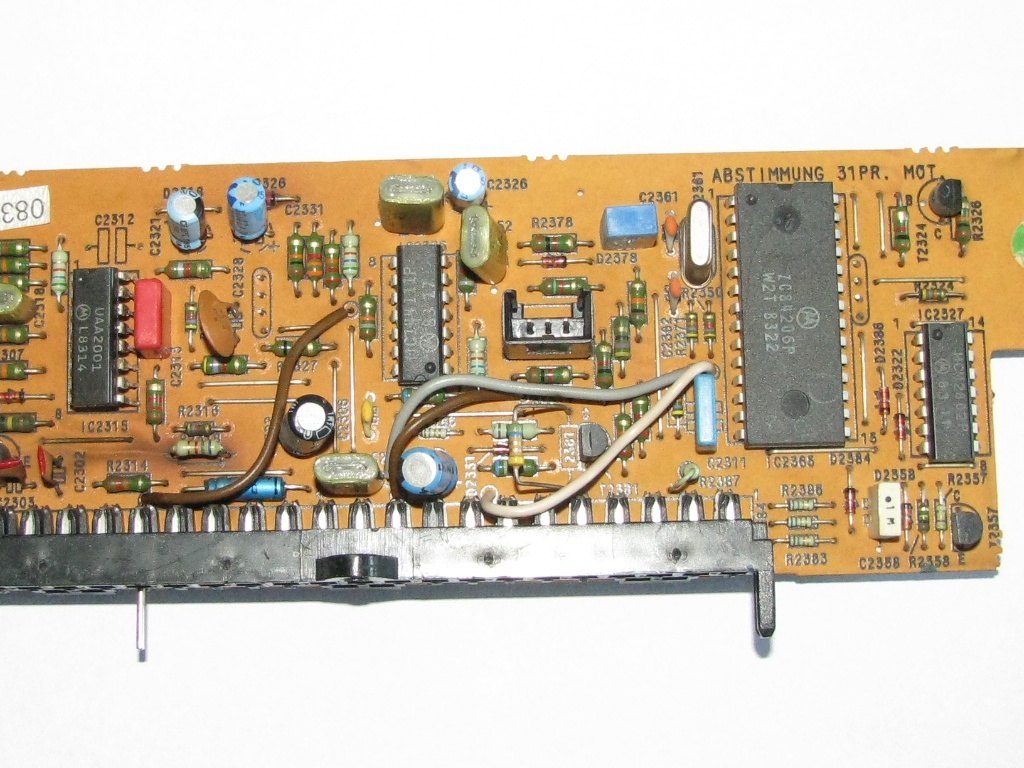

Než pro zajímavost - při úklidu jsem našel desku z Grundiga, tj. další "implementace" ladění, kde je využitý UAA2001 (datecode 8314). Tentokrát ve spolupráci s jinak značeným MCU Motorola (ZC84206P, datecode 8322), D/A převodníkem MC144111P (datecode 8317), dle dokumentace je to něco ve stylu TDA8442, ovšem non I²C a konečně s ranou EEPROM MCM2802P (datecode 8311).
Čs. Color 430 měla nemechanické ladění s "OSD" až krátce před listopadem a na naše poměry progresivní Color 428 se stereozvukem, teletextem a frekvenční syntézou (tunerem laděným přes I²C), byla na trhu až po roce 1990 (do cca 1994).
