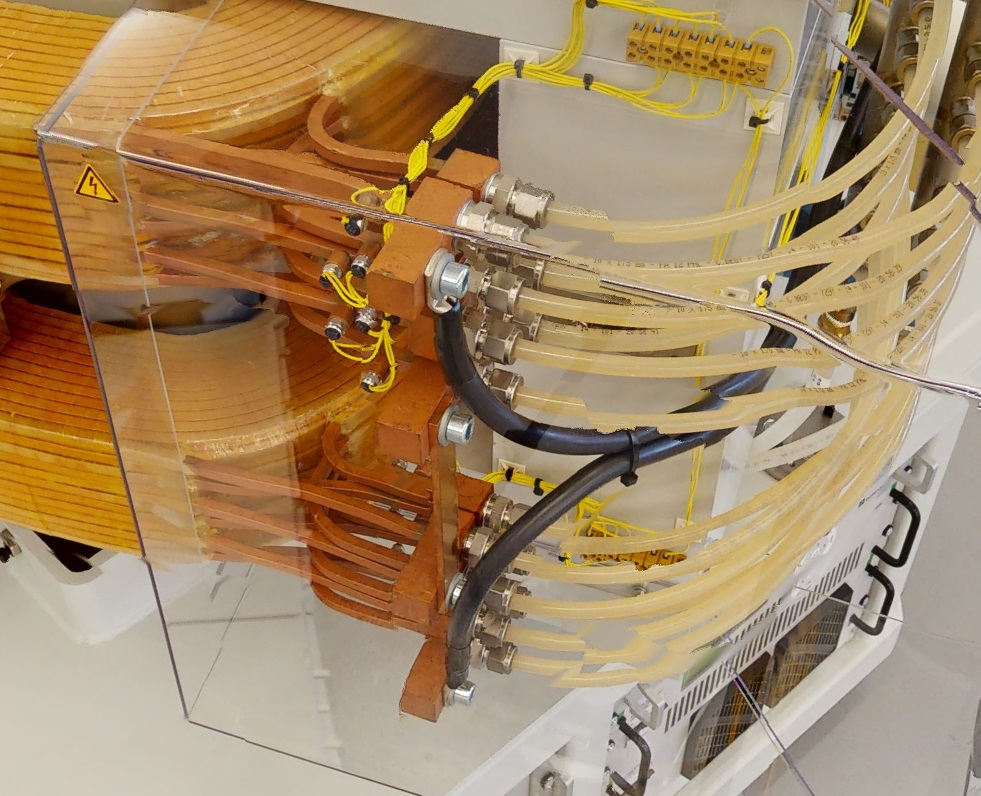

Jako zajímavost sem dávám detail chlazení vychylovacího elektromagnetu urychlovačového hmotnostního spektrometru MILEA firmy ionplus. Vychylovací elektromagnet pracuje s napětím 60V a proudem až 200A - produkuje magnetické pole až 1,3T a váží 3,5t.
Jj, já tam byl. Jen nám nikdo neřekl, že tam můžeme fotografovat. Tak jsem se až na konci té moc milé paní zeptal, jestli si mohu vyfotit aspoň rovnici vzniku světla. A ona "Jé, já vám zapomněla říci, že se tu může fotografovat, protože my nemáme s ÚJV nic moc společného."
Založen: Mar 16, 2005 Příspěvky: 32922 Bydliště: Česká Třebová, JN89FW21
Zaslal: ne listopad 10 2024, 12:40 Předmět:
Vinutí v podobě trubek proplavovanejch chladicí kapalinou není žádná výjimka, u průmyslovejch odporovejch a bodovejch svářeček se to používá naprosto běžně - v podniku KORADO, kde se k sobě bodově vaří kilometry čtvereční plechů, používaný svářečky/bodovky fy SCHLATTER mají všecky výkonový trafa kapalinou chlazený podobným způsobem - a tam jde 5V a desítky kA proudu, pravda, jen asi 10 period 2x za vteřinu, ale prakticky 8h v kuse ... _________________ Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
Teba nezaujíma, prečo sú tie hadičky také posekané? Alebo potrebuješ lepšie okuliare?
K téme ma to až tak neberie, lebo 60V do vody nie je až tak zaujímavé, ako vodou chladený usmerňovač, výkonové tranzistory, primárne aj sekundárne vinutie 3x230V 15kW indukčnej pece, oddelené od elektrickej siete len vodou v asi 2m dlhej hadici. Trochu problém v labáku s prúdovým chráničom. Ale inak v pohode.
Založen: Jun 20, 2005 Příspěvky: 894 Bydliště: Hospoda u Třebíče
Zaslal: ne listopad 10 2024, 17:05 Předmět:
fredis napsal(a):
Používá se kombinované chlazení vodík + demi voda.
Jak píšeš Františku, zbývá jen upřesnit, že demivoda chladí právě tu dutou vnitřní část statorového vinutí, vodík chladí rotor a vinutí zvenčí. Proud statorového vinutí je 10 kA při napětí 15,75 kV. Nedávno jsme na EDU zvedali výkon z původních 220MW na 255MW na grenerátorech .
Založen: Feb 07, 2008 Příspěvky: 824 Bydliště: Jablonec nad Nisou
Zaslal: po listopad 11 2024, 8:05 Předmět:
Co to je za součástky ke kterým vedou žluté vodiče? Jestli dobře vidím tak jsou zapojeny do série. Teplotní čidla to asi nebudou, že by kontrola přítomnosti vody?
Edit: ve vypnuté stavu je chladící okruh prázdný
Založen: Nov 17, 2004 Příspěvky: 5260 Bydliště: Třebíčsko
Zaslal: po listopad 11 2024, 10:14 Předmět:
[quote="samec"]
fredis napsal(a):
samec napsal(a):
Je to nejaké rozbité.
Opravdu k věci . Nehrabe ti už?
Teba nezaujíma, prečo sú tie hadičky také posekané? Alebo potrebuješ lepšie okuliare?
Okuliare si kup ty! Viz Spiral _________________ Rotor rotuje a stator stagnuje...
